Sambungan Bateri Lithium 18650

2020-09-28 01:37

Dalam penggunaan bateri sebenarnya, voltan tinggi dan arus besar sering diperlukan, yang perlu menyambungkan beberapa bateri tunggal secara bersiri atau selari (atau kedua-duanya), kita memanggilnya sebagai pek bateri. Pek bateri litium 18650 memerlukan standard tertentu.

18650 bateri dalam siri: Apabila banyak bateri lithium 18650 disambungkan secara bersiri, voltan pek bateri adalah jumlah semua voltan bateri, tetapi kapasiti tetap tidak berubah.

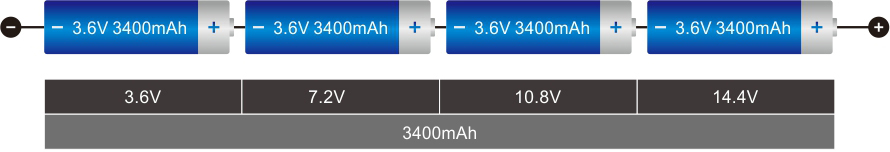

Diagram Skematik Sambungan 18650-4S

Bateri 18650 selari: Sekiranya anda menyambungkan beberapa bateri litium 18650 secara selari, anda boleh mendapatkan lebih banyak kuasa. Sambungan selari bateri litium mengekalkan voltan tetap, sementara kapasiti meningkat. Kapasiti keseluruhan adalah jumlah keseluruhan kapasiti semua bateri litium tunggal.

Diagram Skematik Sambungan 18650-4P

Siri dan sambungan selari bateri 18650: kaedah siri dan sambungan selari adalah menyambungkan beberapa bateri litium secara bersiri dan kemudian menyambungkan pek bateri secara selari. Ia bukan sahaja meningkatkan voltan output, tetapi juga kapasiti.

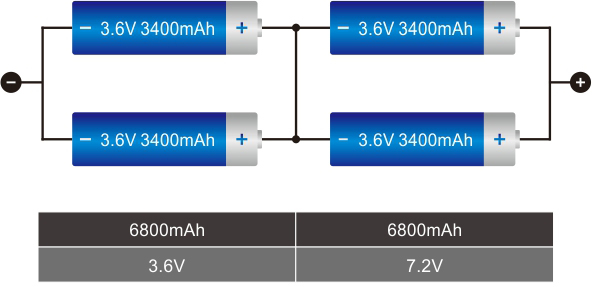

Rajah Sambungan 18650-2S2P

  • Sambungan dan sambungan selari bagi bateri litium memerlukan pemadanan sel bateri.
    Piawaian pemadanan bateri litium: voltan≤10mV rintangan Kapasiti m5mΩ≤20 mA
  • Bateri dengan voltan yang sama
  • Bateri berbeza mempunyai voltan yang berbeza. Setelah disambungkan secara selari, bateri voltan tinggi mengecas bateri voltan rendah, yang menghabiskan kuasa dan boleh menyebabkan kemalangan.
  • Bateri dengan kapasiti yang sama
  • Sambungkan bateri dengan kapasiti yang berbeza secara bersiri. Sebagai contoh, bateri yang sama mungkin berbeza dengan tahap penuaan. Bateri dengan kapasiti kecil akan habis sepenuhnya terlebih dahulu, kemudian rintangan dalaman akan meningkat. Anda juga perlu menggunakan bateri yang sama jika bersambung secara bersiri. Jika tidak, setelah menyambungkan bateri dengan kapasiti yang berbeza secara bersiri (contohnya, bateri yang sama mungkin berbeza pada tahap penuaan), bateri dengan kapasiti kecil akan habis sepenuhnya terlebih dahulu, maka rintangan dalaman akan meningkat.
  • Pada masa ini, bateri dengan kapasiti besar akan habis melalui rintangan dalaman bateri dengan kapasiti kecil, dan kemudian mengecas terbalik. Dengan cara ini, voltan pada beban akan berkurang, bateri tidak dapat berfungsi, dan bateri berkapasiti besar hanya setara dengan bateri berkapasiti kecil. Penggunaan jangka panjang boleh menyebabkan kemalangan.
  • Pek bateri memerlukan tahap konsistensi yang tinggi (kapasiti, impedans dalaman, voltan, keluk pelepasan, hayat kitaran).
  • Jangka hayat pek bateri lebih rendah daripada bateri tunggal.
  • Bateri berbeza mempunyai voltan yang berbeza. Setelah disambungkan secara selari, bateri voltan tinggi mengecas bateri voltan rendah, yang menghabiskan kuasa dan boleh menyebabkan kemalangan.
  • Ia perlu digunakan dalam keadaan terhad (termasuk pengisian, pengisian arus, mod pengecasan, suhu, dll.)
  • Setelah pek bateri litium terbentuk, voltan dan kapasiti bateri akan meningkat dengan banyak, jadi mesti dilindungi. Ia juga memerlukan keseimbangan pengisian, suhu, voltan dan pemantauan arus lebih.
  • Pek bateri perlu memenuhi keperluan reka bentuk voltan dan kapasiti.
